TCT-600
- 產品型號:TCT*600系列
- 產品規格:TCT-601, TCT-602等
- 外觀尺寸:160(寬)*80(高)*45mm
一、技術指標
1. 輸入類型:熱電偶:K、E、J、PT100
2. 測溫范圍: K(0~999℃)E(0~800℃)J(0~999℃ Pt100(-199~600℃)
3. 顯示精度:±1%F·S
4. 控制方式:二位式或回差控制
5. 輸出方式:繼電器常開常閉觸點AC220V/10A 或AC220V 20A(特殊訂購)
6. 工作電源:AC90~242V 50Hz/60Hz或DC24V(特殊訂購) 功耗:小于4W
7. 工作環境:0~50℃,濕度≤85%RH,無腐蝕性及無強電磁輻射場合

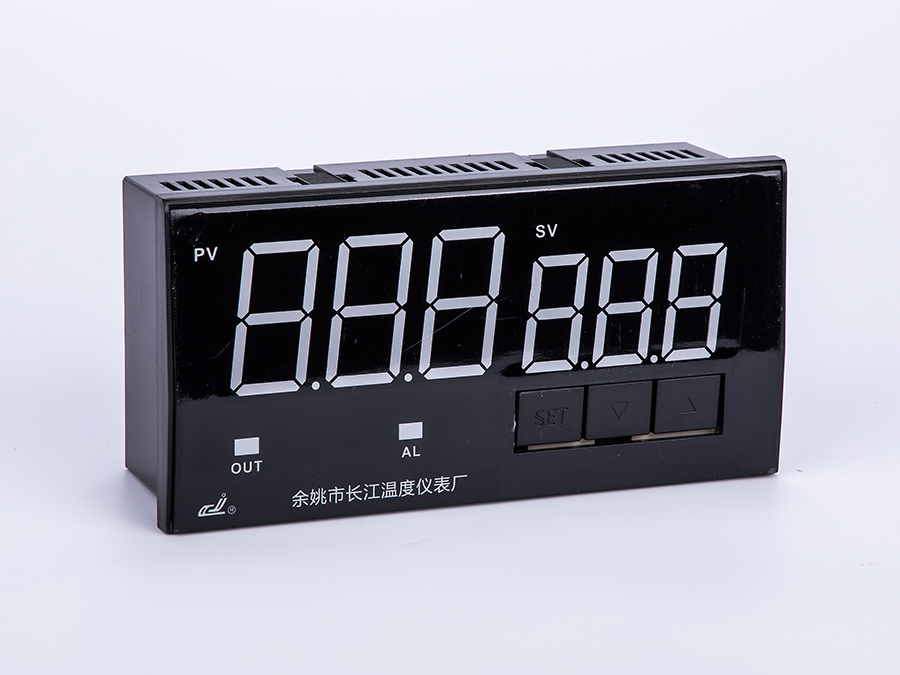

二、面板介紹
三、內部參數表
提示符 | 名稱 | 設定范圍 | 說明 | 出廠值 | |
1 | 溫度設定值 | 由、決定 | 按▲或▼鍵3秒直接可修改設定值 | 50 | |
一級菜單 | |||||
2 | 測量誤差修正 | -20~20 | 測量值有誤差時可以通過此項值加或減修正 | 0 | |
3 | 主控回差 | 1~50 | 1 | ||
4 | 上限報警 | 同上 | 超過報警點時有觸點轉換輸出,同時報警燈亮(有報警功能時才有觸點轉換輸出) | 隨機 | |
5 | 輸入類型 | - | K()、E()、J()PT100() | ||
6 | 量程下限 | 起點到 | 設定值輸入的下限值,不影響顯示范圍 | 0 | |
7 | 量程上限 | 到滿量程 | 設定值輸入的上限值,不影響顯示范圍 | 400 |
四、操作方法
1、設定值更改
按▲或▼鍵1秒進入設定值更改狀態,上排PV窗口顯示測量值,下排SV窗口顯示設定值,按▲鍵或▼鍵修改,長按鍵可實現快速加或減。修改完成后,按SET鍵保存退出。不按任何鍵,10秒后自動保存退出。
2、內部參數設置(詳見表3-1)
(1) 一級菜單 :按SET鍵3秒進入一級菜單,上排窗口顯示參數符號,下排顯示參數值,按▲鍵或▼鍵修改,長按鍵可實現快速加或減。修改完成后,按SET鍵保存進入下一參數設置。不按任何鍵,10秒后自動保存退出。
五、控制輸出
當測量值<(主控設定值-回差值)時,OUT繼電器常開觸點吸合,OUT指示燈點亮,加熱器工作;當測量值>(主控設定值+回差值)時,OUT繼電器常開觸點斷開,OUT指示燈熄滅,加熱器停止工作;自然冷卻至測量值<(主控設定值-回差值)時,加熱器又重新開啟。
六、儀表接線圖
七、錯誤指示
當儀表顯示窗顯示“-H-”或“-L-”時,表示該通道傳感器測量值超載或傳感器已壞,應檢修傳感器,若傳感器無故障,請確認所選傳感器是否與所配儀表的分度號一致。
