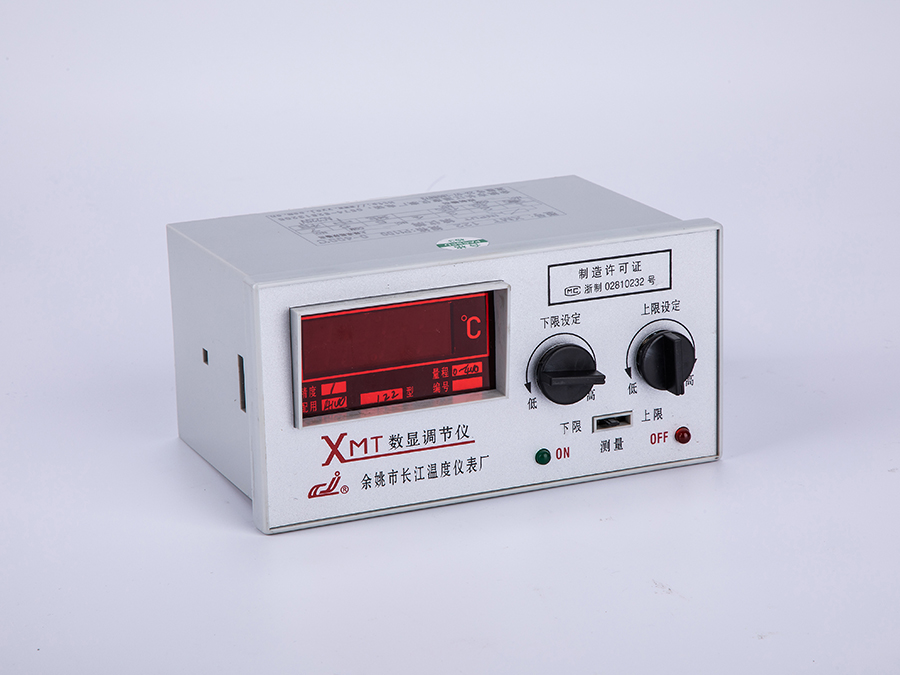

常用型號舉例：XMT-121  XMT-122（參考產品選型說明）

一、概述

XMT*系列數字儀表為三位或四位數碼管顯示，并應用了獨特的抗干擾技術，具有精度高、可靠性好、抗震性強、安裝方便，并有二位式、三位式、上下限位差、時間比例、可控硅連續調節式、位式PID、PID連續調節等多種控制方式、根據需要還可增加超溫報警功能，可廣泛應用于冶金、化工、電子、機械、紡織、塑料、制冷、醫療、電爐烘箱等輕、重工業部門用作溫度測量和自動控制。配上相應的傳感器也可用于壓力、流量、液位等參數的顯示和控制。

二、技術性能

1、顯示方法： LED數碼管直接顯示被測值

2、顯示誤差：≤1.0%FS±1字

3、設定點偏差：≤1.0%FS

4、熱電偶冷端補償：0～50℃內誤差＜2℃

5、時間比例調節：比例帶1%～3%，周期：30S±10S

6、輸出觸點容量：交流220V 3A（阻性負載）

7、工作電源：90VAC－242VAC，50HZ/60HZ

8、功耗小于3W

9、工作環境：溫度0～50℃,相對濕度＜85%RH的無腐蝕性氣體場合

三、型號意義

X M   □    □  －   □     □     □    □

1     2         3     4      5     6

1：顯示控制方式：“T”調節儀；“Z”單顯示儀表

2：外型尺寸標號:空：160×80×50   開孔 152×76； A：96×96×150    開孔 92×92

B：60×120×150  開孔 56×116； D：72×72×110    開孔 68×68

E：48×96×110   開孔 44×92；  F：96×48×110    開孔92×44

G：48×48×110   開孔 45×45；  H：80×160×150  開孔 76×156

3：操作顯示方式:‘1’電位器設定，全量程顯示；‘2’按式數碼開關設定，全量程顯示

4：主控制方式:‘0’二位式調節；     ‘1’二位式調節（死區加大調節）控制

‘2’三位式調節；     ‘3’時間比例調節；   ‘5’固態繼電器調節

‘ 6’單相移相觸發調節；   ‘  7’單相過零觸發調節

‘8’三相過零觸發調節；     ‘9’連續PID標準電流信號輸出

5：附加報警:‘空或0’：無報警;‘1’：上限觸點報警  ；2’：下限觸點報警 ；‘3’：上、下限觸點報警；

6：輸入信號分類：1’熱電偶； ‘2’熱電阻；‘3’mV信號  ；  ‘4’電阻信號
