  • 國內溫度儀表生產龍頭企業
  • 余姚市長江溫度儀表廠

XMT-9000 系列

XMT-9000 系列

XMTE-9000

點擊:1696
  • 產品型號:XMTE*9000系列
  • 產品規格:XMTE-9411, XMTE-9512等
  • 外觀尺寸:48(寬)*96(高)*90mm

一、概述

XMT*-9000系列儀表為智能型雙排四位顯示儀表,分別顯示測量值和設定值,儀表為四鍵操作,參數快捷設置,參數符號顯示簡潔,輸入信息方便,控制方式有二位式、時間比例、模糊PID, 具有參數自整定功能,儀表采用進口超強抗干擾芯片設計、質量可靠,紅綠雙色雙排數碼管分別同時顯示測量值與設定值。

二、主要技術參數

1、測量誤差:±0.5F·S±1 字,附加冷端補嘗誤差±1℃
2、繼電器輸出觸點容量:阻性負載220V /7A
3、驅動固態繼電器信號輸出:驅動電流≥15mA,電壓≥9V
4、驅動可控硅脈沖輸出:幅度≥3V,寬度≥40us 的移相或過零觸發脈沖
5、控制周期:繼電器輸出為2~120 秒,其它為2 秒
6、工作電源: AC85V~242V(開關電源), 50/60Hz,或其它特殊定貨
7、工作環境:0~50℃,相對濕度≤85%RH,無腐蝕性及無強電磁輻射場合

三、型號和規格

常用輸入信號及測控范圍(特殊規格可另訂貨)

傳感器名稱分度號測控范圍
熱電偶鎳鉻-銅鎳E0~700℃
鎳鉻-鎳硅K0~1300℃
鉑銠10%-鉑S0~1600℃
鐵-銅鎳J0~900℃
熱電阻銅電阻CU50-50.0℃~150.0℃
鉑電阻PT100-199.0~200.0℃、-199.9~600.0℃

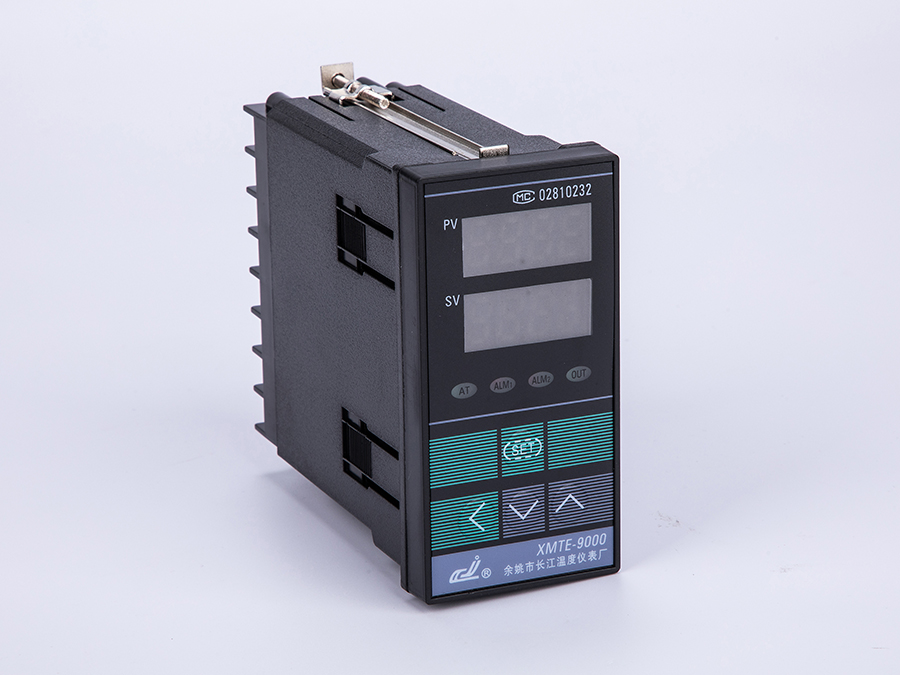

四、儀表面板布置


五、儀表操作方法

1)、按照接線圖接入電源、傳感器及控制回路后通電,儀表將首先開始按程序自檢:所有數碼管筆畫及所有指示燈(除OUT 燈外)全部點亮,用來檢測發光系統是否正常,此時如發現有不能點亮的發光件,請停止使用該儀表送修(此過程只持續0.5S)然后投入正常測控狀態,上排PV 窗口顯示測量值,下排SV窗口顯示設定值。

2)、修改設定值:請在正常的顯示測量方式下,按住SET 鍵3 秒,SV 窗口個位出現小數點時,此時按▲向上調節設定值,按▼向下調節設定值(長時間按住▲或▼鍵可實現連續快加或快減),按移位(如同光標),按SET鍵來完成確認修改,在不按任何鍵的狀態下約10 秒后自動退回到正常顯示狀態。

3)、修改設定值以外的參數值:請在正常顯示方式下,按住(SET+▲)鍵3 秒,即可進入內部參數設置,根據應用系統需要設置不同的參數值,特別是“P”、“I”、“d”、“t”四項,應請有經驗的操作人員設定;若客戶選用二位式控制則需把P=0,且只有在P=0 時才會顯示主控回差HY 參數。

4)、自整定:首先設置好設定值,然后進入二級菜單,將AT 設置為1,AT 燈亮,儀表進入自整定狀態,此時儀表為位式控制,PID 參數自動隱藏,將回差設為0.5~1 左右,經過三次上下振蕩之后,儀表確定出新的P、I、D 等參數并保存,AT 燈滅,儀表復位進入控制狀態。

注:①儀表整定時中途斷電,因儀表有記憶功能,下次上電會重新開始自整定。
②自整定中,如需要人為退出,將自整定參數AT 設置為0 即可退出,但整定結果無效。
③按正確方法整定出的參數適合大多數系統,但遇到極少數特殊情況控制不夠理想時,可適當微調P、I、D 的值。人工調節時,注意觀查系統響應曲線, 如果是短周期振蕩(與自整定或位式控制時振蕩周期相當或約長), 可減小P(優先), 加大I 及D; 如果是長周期振蕩(數倍于位式控制時振蕩周期), 可加大I(優先), 加大P、D; 如果是無振蕩而有靜差,可減小I(優先),加大P; 如果是最后能穩定控制但時間太長,可減小D(優先), 加大P, 減小I。調試時還可采用逐試法,即將P、I、D 參數之一增加或減少30-50%,如果控制效果變好,則繼續增加或減少該參數,否則往反方向調整,直到效果滿意為止,一班先修改P, 其次為I, 還不理想則最后修改D 參數。修改這三項參數時, 應兼顧過沖與控制精度兩項指標。

5)、手動輸出:在正常顯示測量、設定值狀態下,按(SET+▼)鍵可以進入手動輸出狀態,下排第一 位顯示“H”,后三位顯示0-100 的輸出功率。按、▲鍵或▼鍵可調節輸出功率。

6)、可控硅觸發型儀表:如發現負載二端電壓有抖動現象,可把儀表二根輸出線對調。

六、產品型號定義

XMT□—9  □   □   □   □
      (1)      (2)  (3)  (4)  (5)

(1)外型及開孔尺寸:

空:160×80×90 152×76; A: 96×96×90 92×92;

D: 72×72×110 68×68; E: 48×96×90 44×92;

F: 96×48×90 92×44; G: 48×48×100 45×45;

S: 80×160×90 76×152;

(2)、為主控制方式:‘0’:二位式調節; ‘2’:三位式調節;‘3’:時間比例調節;‘4’:觸點通斷二位式PID 調節;‘5’固態繼電器調節;‘6’單相移相觸發調節;‘7’單相過零觸發調節;‘8’三相過零觸發調節;‘9’連續PID 的標準電流信號輸出;

(3)、為報警方式: ‘空或0’ 無報警; ‘1’上限觸點報警;‘2’下限觸點報警;‘3’上下限觸點報警;‘4 ’ 上偏差報警; ‘5’ 下偏差報警; ‘6’ 上下偏差報警;

(4)、輸入信號分類:‘1’熱電偶;‘2’熱電阻

(5)、后輟:‘D’繼電器為30A 大功率
