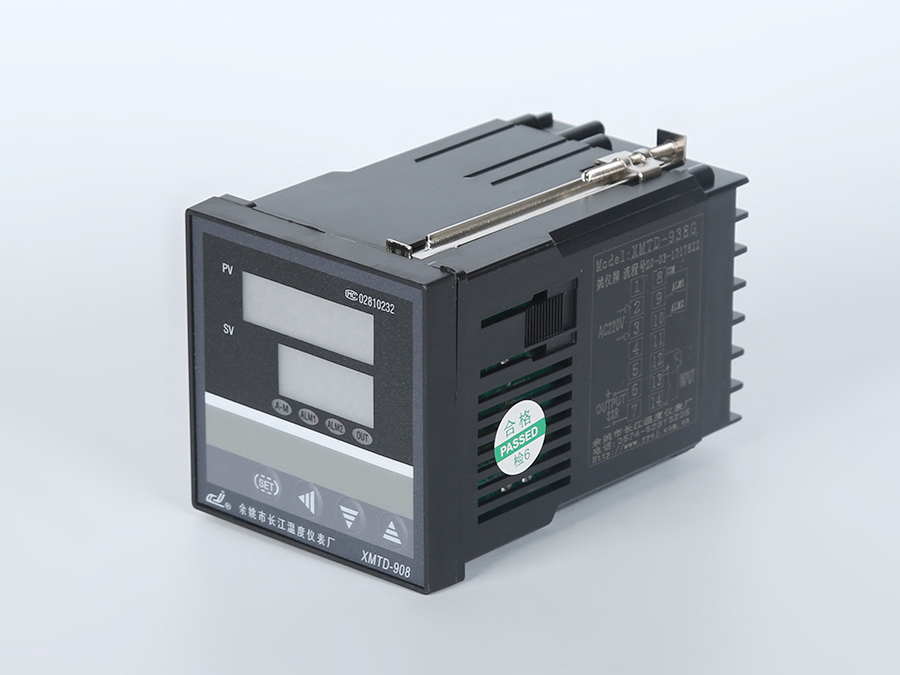

XMTD-918T
- 產品型號:XMTD*918 系列
- 產品規格:XMTD-918T, XMTD-918GT 等
- 外觀尺寸:72(寬)*72(高)*110mm
一、概述:
XMT*918T 智能溫度調節儀,具有熱電阻、熱電偶等多種信號自由輸入;主控方式有二位式、PID 兩種,另外還帶有時間功能,計時單位時分、分秒可調;在各種不同的系統上,經儀表自整定的參數大多數能得到滿意的控制效果,具有無超調,抗擾動性強等特點,廣泛應用于機械、化工、陶瓷、輕工、冶金、石化,熱處理等行業的溫度自動控制系統。
二、主要技術指標
◆ 輸入類型:CU50(-50.0~150.0);PT100(-199.8~600.0);K(-30.0~1300);E(-30.0~700.0);J(-30.0~900.0);T(-199.8~400.0);S(-30~1600)
◆ 基本誤差: ±0.5%F.S±1 個字
◆ 冷端補償誤差: ≤±2.0℃
◆ 分辨力:1、0.1
◆ 時間范圍:1S~59.59H
◆ 計時精度:0.005 級
◆ 采樣周期:0.5 秒
◆ 控制周期: 繼電器輸出時的控制周期為2~120 秒可調
◆ 主控繼電器觸點輸出: AC220V/5A(阻性負載)
◆ 報警及時間繼電器觸點輸出:AC250V/3A(阻性負載)
◆ 驅動固態繼電器信號輸出:驅動電流≥15mA,電壓≥9V
◆ 電源:AC85V~242V(開關電源), 50/60Hz,或其它特殊定貨
◆ 儀表工作環境: 溫度0~50.0℃,相對濕度不大于85%的無腐蝕性氣體及無強電磁干擾的場所
三、面板及接線圖(參考)
四、參數代碼及符號(儀表根據設置只開放表中相對應的參數項)
序號 | 提示符 | 名稱 | 設定范圍 | 說明 | 出廠值 |
---|---|---|---|---|---|
0 | 給定值 | 范圍由P-SL、P-SH決定 | 50.0 | ||
1 | 計時時間設定 | 1~59:59 | 時間功能參考參數“ ” 對應面板上“TE”指示燈 需短接接線排上“RESET”才能計時 | 10 | |
2 | 溫度報警值 | 上限報警范圍由P-SL、P-SH決定; 跟隨報警范圍為0.2~100.0 | 可設置為上限報警或跟隨報警溫度值 | 100 | |
3 | 比例系數 | 0~200.0 | 其決定了系統比例增益的大小, P 越大, 比例的作用越小,過沖越小, 但太小會增加升溫時間 設置P=0,儀表轉為二位式控制狀態 | 8.0 | |
4 | 積分時間 | 0~3000S | 設定積分時間,以解除比例控制所 發生之殘余偏差, 太大會延緩系統達 到平衡的時間, 太小會產生波動 | 240 | |
5 | 微分時間 | 0~200S | 設定微分時間,以防止輸出的波動, 提高控制的穩定性 | 30 | |
6 | 自整定 | OFF:自整定功能關閉 ON:自整定功能開啟 | 自整定方式的選擇 | OFF | |
7 | 繼電器比例控制周期 | 2~120秒 | 設定繼電器控制時的動作周期 二位式控制時無意義 | 20 | |
8 | 主控回差 | 0.1~100.0 | 只有主控輸出為二位式(P=0)時才有意義 | 1.0 | |
9 | 第一報警輸出的回差 | 0.1~100.0 | 用于報警觸點輸出的回差設定 | 1.0 | |
10 | 傳感器誤差修正 | ±20.0 | 傳感器的誤差修正值 | 0 | |
11 | 濾波系數 | 0~50 | 是測量采樣的軟件濾波常數。常數大, 測量值抗干擾能力強,但使測量速度 和系統響應時間變慢 | 20 | |
12 | 密碼鎖 | 0~50 | 密碼鎖:為0 時,允許修改所有 參數,為1 時只能修改SP 與TE,大于 1 時,禁止修改所有參數 | 0 | |
13 | 輸入類型 | CU50( )、 PT100( )、K( )、E( )、 J( )、T( )、S( )、 | CU50、PT 、K 、E 、J 、 T 、S | J | |
14 | 高滿度顯示值設定 | P-SL~滿量程 | 可設定輸入信號的高滿度顯示 | 900 | |
15 | 低滿度顯示值設定 | 量程起點~P-SH | 可設定輸入信號的低滿度顯示 | 0 | |
16 | 允許調節輸出量 最大值 | OUTL~100.0 | 可實現輸出高限幅,位式輸出時無作用 | 100.0 | |
17 | 允許調節輸出量 最小值 | 0.0~OUTH | 可實現輸出低限位,位式輸出時無作用 | 0.0 | |
18 | 報警輸出定義 | 0~1 | ‘0’ 上限報警 ‘1’ 跟隨報警 | 0 | |
19 | 時間單位選擇 | 0~1 | 0:分、秒顯示 1:時、分顯示 | 0 | |
20 | 正反控制選擇 | ON/ OFF | OFF、作用(加熱輸出) ON、正作用(制冷輸出) | OFF | |
21 | 輸出方式 | - | SSR 固態繼電器;RLP 繼電器輸出方式. | - | |
22 | 開機輸出功率 | 0~100 | 軟啟動功能, 表示首次上電后 儀表的輸出功率系數 | 0 | |
23 | 華攝氏度選擇 | ℃/℉ | C:℃ ; F:℉ | C | |
24 | 顯示精度 | ON/OFF | ON. 有小數點; OFF. 無小數點 | OFF | |
25 | 時間功能選擇 | 0~3 (計時控制端接通) | 0、常規908 溫度控制功能(自整定時該 參數應設置為0); 1、達到溫度值開始計時,計時時間到 達后報警繼電器輸出(或蜂鳴器報警), 儀表主控繼續加熱; 2、達到溫度值開始計時,計時時間到 達后報警繼電器輸出(或蜂鳴器報警), 儀表主控停止加熱; 3、常規溫控+時間繼電器功能:上電計 時,時間到后報警繼電器吸合(或蜂鳴器報警)。 以上時間功能修改后,需重新上電后起作用。 | 0 |
五、參數流程圖
六、參數設置方法
1、第一設置區(參數設置)
上電后,按SET 鍵約3 秒,儀表進入第一設置區,儀表將按參數代碼2~25 依次在上顯示窗顯示參數符號,下顯示窗顯示其參數值,此時分別按?、▼、▲三鍵可調整參數值,調好后按SET 鍵確認保存數據,轉到下一參數繼續調完為止。長按SET 將快捷退出,或者按SET+ 直接退出,如設置中途間隔10 秒未操作,儀表將自動保存數據,退出設置狀態。
儀表第13 項參數LOCK 為密碼鎖,為0 時允許修改所有參數此外禁止修改所有參數。為1 時只能修改與,大于1 時禁止修改所有參數。用戶禁止將此參數設置為大于50, 否則將有可能進入廠家測試狀態。
2、第二設置區(設定值與時間設置)
上電后,按SET 鍵后放開,儀表進入第二設置區,此時可按上述方法修改設定值“ ” ,再按SET 鍵顯示時間設定參數“ ”,修改方法同上。
3、手動恢復出廠設置:
若因客戶誤操作導致儀表參數錯亂不知該如何修改時,可將儀表關電,再次上電前按住▼鍵不松儀表指示燈和數碼管全亮,此時數碼管會交替顯示、,大約閃爍三次后即可松手,此時儀表恢復到出廠值,客戶可隨自己的要求改動其所需參數值
七、自整定方法
儀表首次在系統上使用,或者環境發生變化,發現儀表控制性能變差,則需要對儀表的某些參數如P、I、D 等數據進行整定,省去過去由人工逐漸摸索調整,且難以達到理想效果的繁瑣工作,具體時間根據工況長短不一,以溫度控制(反向)為例,方法如下:
在設置好給定值后,將回差‘HY’設置為0.5~1.0℃,將Int 設置為0(常規儀表狀態),將自整定參數AT 設置為ON,AT 燈開始亮,儀表進入自整定狀態,此時儀表為兩位式控制方式;儀表經過三次震蕩后,自動保存整定的P、I、D 參數,AT燈熄滅,自整定過程全部結束。注:①儀表整定時中途斷電,因儀表有記憶功能,下次上電會重新開始自整定。②自整定中,如須要人為退出,將自整定參數AT 設置為OFF 即可退出,但整定結果無效。
八、型號定義
XMT □ 9 □ 8 □-□
⑴ ⑵ (3) (4) (5) (6)
⑴ 外型尺寸標號( mm):
空格:160×80×120 開孔156×76; S:80×160×120 開孔76×156;
A:96×96×110 開孔92×92; D:72×72×110 開孔68×68;
E: 48×96×110 開孔44×92; F:96×48×110 開孔92×44;
G:48×48×110 開孔44×44
⑵ 系列編號
⑶ 附加報警:‘1’:無報警輸出但有一組時間控制繼電器輸出‘3’:一組報警(上限報警或跟隨報警)與一組時間控制繼電器輸出; ‘5’ 無報警輸出但有一組時間控制蜂鳴器輸出
⑷ 輸入信號類型:‘8’:輸入信號自由互換
⑸ 主控制方式:‘空格’:繼電器常開常閉觸點輸出;‘G’:固態繼電器調節輸出;
⑹ 后綴:T:時間功能K:通訊功能
