  • 國內溫度儀表生產龍頭企業
  • 余姚市長江溫度儀表廠

智能單濕度控制器

智能單濕度控制器

XMT-617(N)

點擊:2648
  • 產品型號:XMT*607(N)系列
  • 產品規格:XMT-618(N),XMT-617(N)G,XMT-617(N)A等
  • 外觀尺寸:160(寬)*80(高)*48mm

一、概述

XMT*-607 系列單濕度控制儀表為智能型雙排三位顯示控制儀表,分別顯示測量值和設定值,三鍵操作,采用二位式、PID 控制;儀表具有參數設置簡易、輸入信息方便、寬電壓電源輸入等優點。

二、技術參數

  1. 輸入類型:高分子測濕傳感器

  2. 測量誤差:±5%F.S±1B

  3. 測濕有效范圍:5%~90%RH 測濕顯示范圍:0%~100%RH

  4. 顯示精度:0.1%RH

  5. 繼電器輸出(無源)觸點容量: AC220V 5A(阻性負載)

  6. 固態繼電器驅動信號:電流≥15mA,空載電壓≥9V,周期約2S

  7. 工作電源:AC85~242V 50~60Hz 功耗<3W

  8. 儀表工作環境:0~50℃,相對濕度≤85%,無腐蝕性及無強電磁輻射場合

三、儀表面板及接線圖(參考)

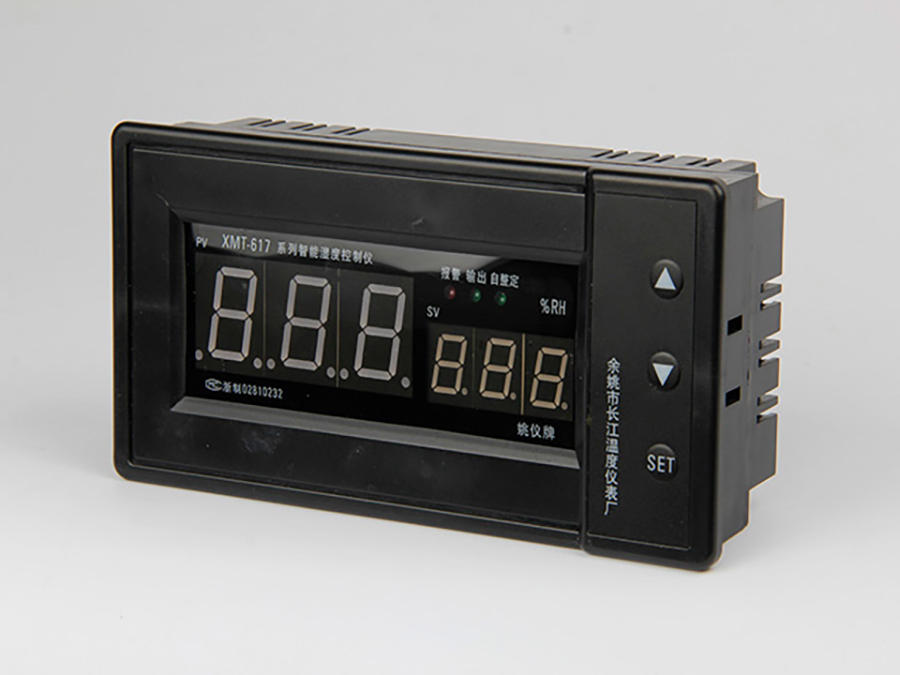

1、儀表面板(參考)

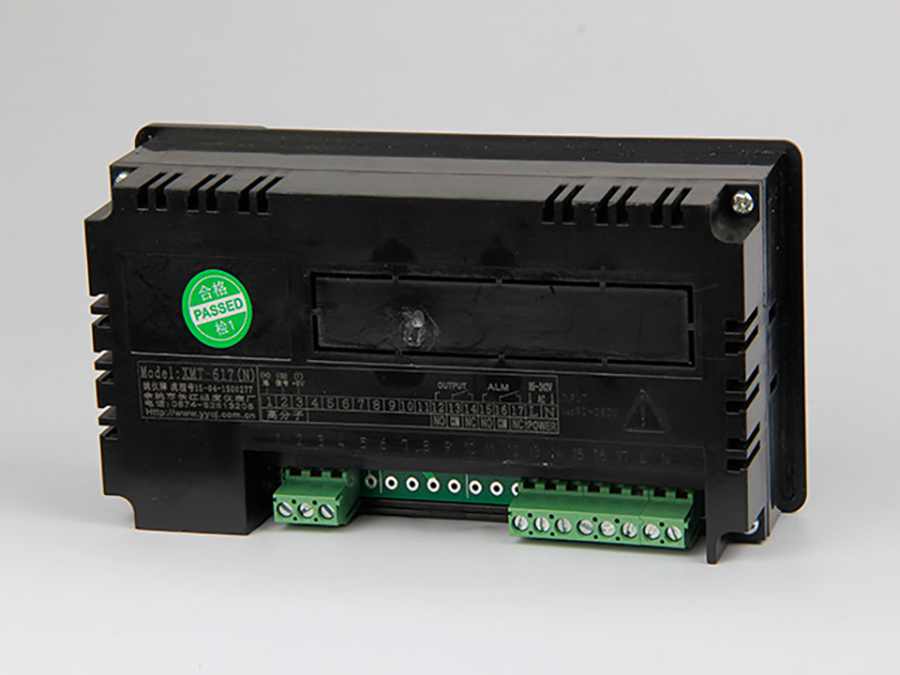

2、儀表接線(參考)

★儀表具體接線以儀表外殼上接線圖為準

四、內部參數

表4-1
序號提示符名稱設定范圍說明出廠值

-設定值0~100按▲或▼鍵3秒直接可修改設定值-

上(下)限

報警

同上

超過(或低于)報警點時有輸出,同時報警燈亮(有報警功能時才有輸出)

隨機
21672282943154696.jpg測量誤差修正-20.0~20.0測量值有誤差時可以通過此項值加或減修正0.0
31672283072964973.jpg比例帶0~99.9~200

其決定了系統比例增益的大小, 1672283962473858.jpg越大,比例的作用越小,過沖越小,但太大會增加升溫時間;設置1672283980314021.jpg=0,儀表轉為二位式控制狀態

0
41672283085503458.jpg積分時間0~999

設定積分時間,以解除比例控制所發生之殘余偏差,太大會延緩系統達到平衡的時間,太小會產生波動。

240
51672283265765458.jpg微分時間0~200設定微分時間,以防止輸出的波動, 提高控制的穩定性。30
61672283285910974.jpg控制周期2~120S出廠時SSR為2秒;繼電器為10秒-
71672283298238973.jpg主控回差0.1~50.0只有在二位式控制時(P=0)才有意義1.0
81672283320327594.jpg自整定1673245302782239.jpg/1673245318769684.jpg1672284115819247.jpg—關閉自整定功能;1672284127801661.jpg—開啟自整定功能,選擇1672284146707765.jpg后只對儀表在該工作狀況下進行3次震蕩后,即自動改回1673245318769684.jpg1672284345372762.jpg
91672283352754758.jpg電子鎖0~50

1672283796281005.jpg=0時,可修改所有參數;
1672283821737534.jpg=1時,只能修改溫度設定值;

0

五、操作流程


六、儀表操作

1、按照接線圖接入電源、傳感器及控制回路后通電,儀表開始自檢,此過程持續1S。
2、儀表進行完自檢后,即進入正常測控狀態,上排PV窗口顯示測量值,下排SV窗口顯示設定值。
3、設定值更改
按▲或▼鍵3秒進入設定值更改狀態,上排PV窗口顯示測量值,下排SV窗口顯示設定值,按▲鍵或▼鍵修改,長按鍵可實現快速加或減。修改完成后,按SET鍵保存退出。不按任何鍵,10秒后自動保存退出。
4、 內部參數設置(詳見表4-1)

按SET 鍵3 秒進入菜單參數修改狀態,上排窗口顯示參數符號,下排顯示參數值,按▲鍵或▼鍵修改,長按鍵可實現快速加或減。修改完成后,按SET 鍵保存進入下一參數設置。不按任何鍵,10 秒后自動保存退出。
5、手動恢復出廠設置:
上電后,同時按SET 鍵與▼鍵約3 秒進入手動調節狀態,下排第一字顯“H”此時可按▲鍵或▼鍵設置輸出功率的百分比;再同時按SET 鍵加▼鍵約3 秒可退出手動調節狀態。

6、控制輸出

儀表出廠時設置為位式控制,當測量濕度值>(設定值+1675414289313496.jpg )時,儀表輸出總、低斷開(或無固態觸發輸出)OUT 輸出指示燈滅;當測量濕度值<(設定值- 1675414306527983.jpg)時,儀表輸出接通(或有固態觸發輸出),OUT 輸出指示燈亮。

7、自整定
儀表首次在系統上使用,或者環境發生變化,發現儀表控制性能變差,則需要對儀表的某些參數如P、I、D 等數據進行整定,省去過去由人工逐漸摸索調整,且難以達到理想效果的繁瑣工作,具體時間根據工況長短不一,整定方法如下:
首先設置好設定值,然后進入菜單,將1672298679194324.jpg設置為 1672298702174051.jpg,此時AT燈亮,儀表進入自整定狀態,將回差設為0.5~1 左右,此時儀表為位式控制,經過三次上下振蕩之后,儀表確定出新的 1672298733949959.jpg1672298744164282.jpg1672298781207448.jpg 等參數并保存,1672298813171162.jpg 燈滅,儀表復位進入控制狀態。

注:①儀表整定時中途斷電,因儀表有記憶功能,下次上電會重新開始自整定。
      ②自整定中,如須要人為退出,將自整定參數AT設置為OFF即可退出,但整定結果無效。

七、產品型號意義

XMT □—6 □  7 □
        1    2 3      4

1:為外型尺寸標號(mm):
空: 160×80×85    開孔156×76      A: 96×96×80    開孔92×92
D: 72×72×80    開孔68×68      E: 48×96×75    開孔44×92
F: 96×48×75    開孔92×44      G: 48×48×110    開孔44×44
S: 80×160×85    開孔76×156      N:160×80×48    開孔156×76
B:60×120×110    開孔56×116      C: 80×120×35(壁掛式)

2: 操作顯示方式:‘6’三鍵輕觸開關設定,雙排三位數字顯示,PID 控制

3: 為附加報警:

‘0’無報警; ‘1’上限報警; ‘2’下限報警; ‘5’聲音報警

4:后綴空:繼電器輸出G:固態繼電器輸出

八、故障分析及排除

XMT*607系列濕度控制儀表采用了先進的生產工藝,出廠前進行了嚴格的測試,大大提高了儀表的可靠性。常見的故障一般是操作或參數設置不當引起的。若發現無法處理的故障,請記錄故障現象并及時通知當地代理商或者與我們聯系。下表是XMT*607儀表在日常應用中的幾個常見故障:

表8-1 常見故障處理
故障現象原因分析處理措施
儀表通電不正常1、電源線接觸不良

2、電源開關未閉合
3、信號接線錯誤

1、檢查電源及接線

2、檢查傳感器線‘+5V’與‘地’是否接反

信號顯示與實際不符

(顯示‘100’)

1、傳感器型號不匹配
2、信號接線錯誤

1、檢查傳感器類型與儀表輸入類型一致

2、檢查信號線是否接錯

控制輸出不正常1、輸出線接錯
1、檢查輸出接線
