XMT*-3000 系列時間繼電器具有可靠性高、操作簡單、性價比好等優點，可廣泛使用各種需要時間控制的場合。

一、技術指標：
1、設置范圍：0～999S/min
2、顯示精度：0.5%±1B
3、繼電器觸點容量：AC220V 5A
4、儀表功耗：≤3W
5、外型及開孔尺寸：XMT：160×80×85，152×76； XMTA：96×96×85，92×92；
XMTD：72×72×85，68×68； XMTE：48×96×85，44×92；
XMTF：96×48×85，92×44； XMTG：48×48×90，44×44；
XMTS：80×160×85，76×152； 以上尺寸單位均為 mm
6、儀表工作電源：AC 85～242V 50/60Hz 或客戶要求其他電源
7、儀表工作環境：0～50°C，相對濕度≤85％RH，無腐蝕性及無強電磁輻射場合

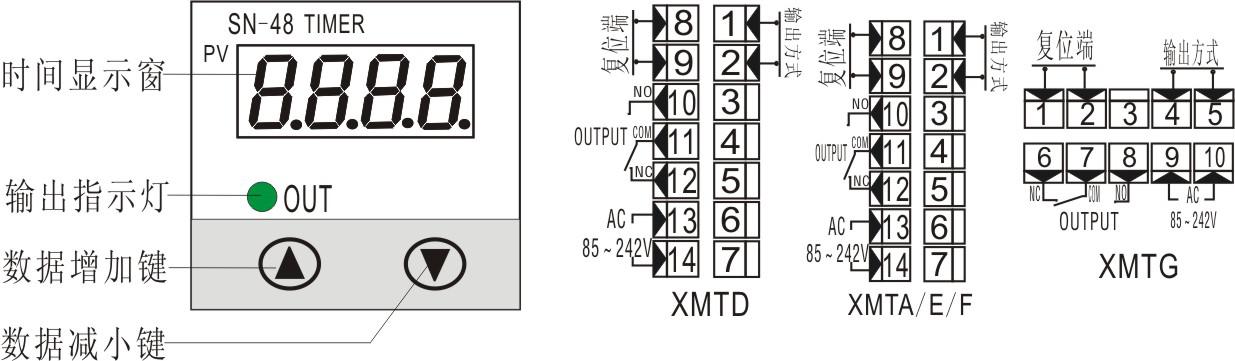

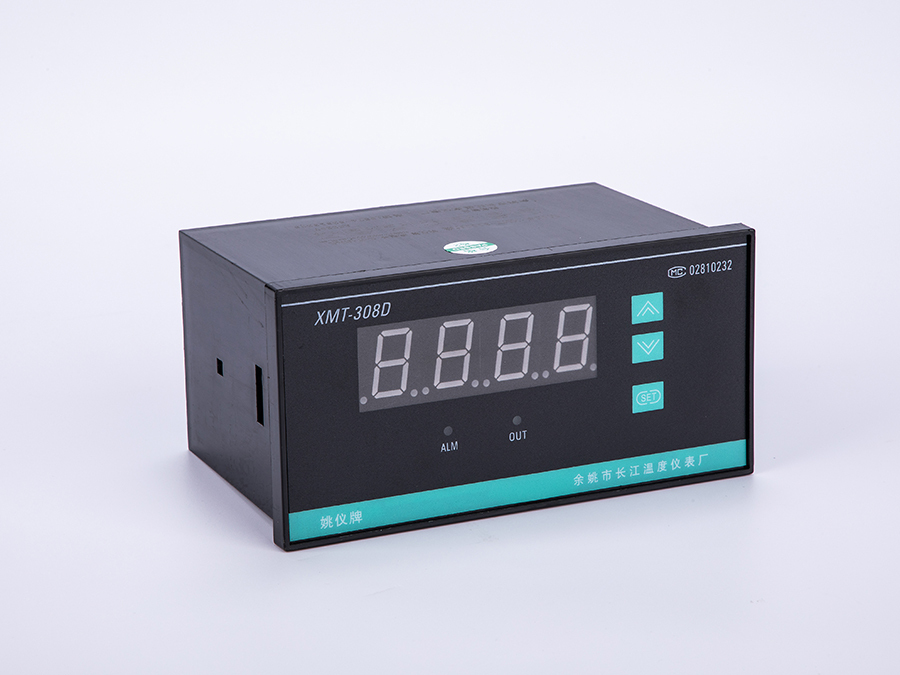

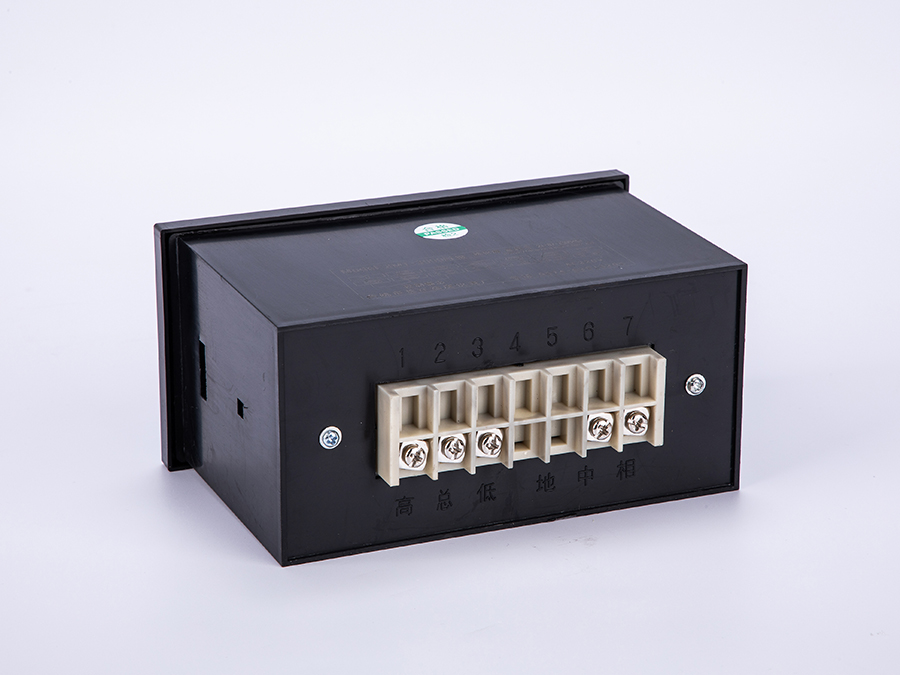

二、面板及接線圖：

注：接線如有更改恕不另行通知，以儀表所附接線圖為準。

三、儀表操作：
3.1、按照儀表上接線圖正確給儀表接線后通電，儀表數碼管開始計時，此時面板上OUT 指示燈亮，儀表繼電器常開端有輸出。當計時時間到達設定值后，面板上OUT 指示燈滅，繼電器常開端斷開。

3.2、計時時間設置：按面板上的▼或▲鍵放開后，設定時間閃爍顯示，此時按▼或▲鍵即可對設定時間進行更改，更改完成后設定值閃爍8 次退出設定值修改狀態。更改設定值后儀表按照更改時的時間繼續運行。若要儀表重新開始計時，則需給儀表重新上電。

3.3、復位端：當復位短接后端斷開，時間繼電器計時清零。

3.4、輸出方式：時間繼電器上電時此端子短接，繼電器輸出為延時吸合；時間繼電器上電時此端子斷開，繼電器輸出方式為延時斷開。

3.5、計時單位更改：同時按面板上的▼與▲鍵，此時數碼管顯示計時單位，需要更改計時單位時同時按▼與▲鍵后放開即可，修改完成后計時單位閃爍8次后自動退出時間單位設置。當設置單位為分鐘時，數碼管右下腳小數點每一秒閃爍一次。
