XMTE-617
- 產品型號:XMTE*617系列
- 產品規格:XMTE-618,XMTE-617G,XMTE-617A等
- 外觀尺寸:48(寬)*96(高)*75mm
一、概述
XMT*-607 系列單濕度控制儀表為智能型雙排三位顯示控制儀表,分別顯示測量值和設定值,三鍵操作,采用二位式、PID 控制;儀表具有參數設置簡易、輸入信息方便、寬電壓電源輸入等優點。
二、技術參數
輸入類型:高分子測濕傳感器
測量誤差:±5%F.S±1B
測濕有效范圍:5%~90%RH 測濕顯示范圍:0%~100%RH
顯示精度:0.1%RH
繼電器輸出(無源)觸點容量: AC220V 5A(阻性負載)
固態繼電器驅動信號:電流≥15mA,空載電壓≥9V,周期約2S
工作電源:AC85~242V 50~60Hz 功耗<3W
儀表工作環境:0~50℃,相對濕度≤85%,無腐蝕性及無強電磁輻射場合

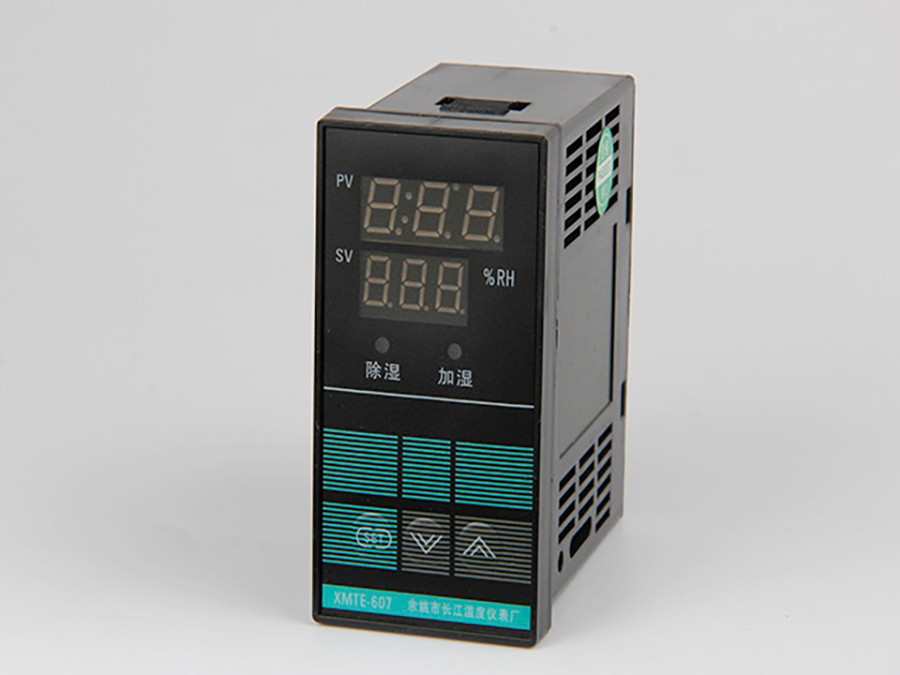

三、儀表面板及接線圖(參考)

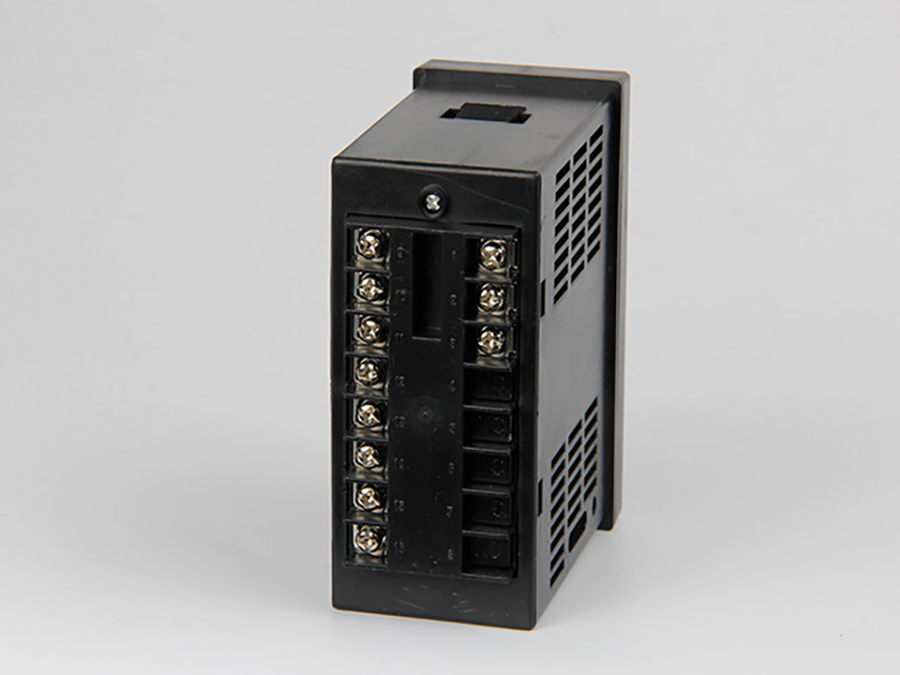

2、儀表接線(參考)
★儀表具體接線以?xún)x表外殼上接線圖為準
四、內部參數
序號 | 提示符 | 名稱 | 設定范圍 | 說明 | 出廠值 |
---|---|---|---|---|---|
- | 設定值 | 0~100 | 按▲或▼鍵3秒直接可修改設定值 | - | |
1 | 上(下)限 報警 | 同上 | 超過(或低于)報警點時有輸出,同時報警燈亮(有報警功能時才有輸出) | 隨機 | |
2 | 測量誤差修正 | -20.0~20.0 | 測量值有誤差時可以通過此項值加或減修正 | 0.0 | |
3 | 比例帶 | 0~99.9~200 | 其決定了系統比例增益的大小, 越大,比例的作用越小,過沖越小,但太大會增加升溫時間;設置=0,儀表轉為二位式控制狀態 | 0 | |
4 | 積分時間 | 0~999 | 設定積分時間,以解除比例控制所發生之殘余偏差,太大會延緩系統達到平衡的時間,太小會產生波動。 | 240 | |
5 | 微分時間 | 0~200 | 設定微分時間,以防止輸出的波動, 提高控制的穩定性。 | 30 | |
6 | 控制周期 | 2~120S | 出廠時SSR為2秒;繼電器為10秒 | - | |
7 | 主控回差 | 0.1~50.0 | 只有在二位式控制時(P=0)才有意義 | 1.0 | |
8 | 自整定 | / | —關閉自整定功能;—開啟自整定功能,選擇后只對儀表在該工作狀況下進行3次震蕩后,即自動改回 | ||
9 | 電子鎖 | 0~50 | 當=0時,可修改所有參數; | 0 |
五、操作流程
六、儀表操作
1、按照接線圖接入電源、傳感器及控制回路后通電,儀表開始自檢,此過程持續1S。
2、儀表進行完自檢后,即進入正常測控狀態,上排PV窗口顯示測量值,下排SV窗口顯示設定值。
3、設定值更改
按▲或▼鍵3秒進入設定值更改狀態,上排PV窗口顯示測量值,下排SV窗口顯示設定值,按▲鍵或▼鍵修改,長按鍵可實現快速加或減。修改完成后,按SET鍵保存退出。不按任何鍵,10秒后自動保存退出。
4、 內部參數設置(詳見表4-1)
按SET 鍵3 秒進入菜單參數修改狀態,上排窗口顯示參數符號,下排顯示參數值,按▲鍵或▼鍵修改,長按鍵可實現快速加或減。修改完成后,按SET 鍵保存進入下一參數設置。不按任何鍵,10 秒后自動保存退出。
5、手動恢復出廠設置:
上電后,同時按SET 鍵與▼鍵約3 秒進入手動調節狀態,下排第一字顯“H”此時可按▲鍵或▼鍵設置輸出功率的百分比;再同時按SET 鍵加▼鍵約3 秒可退出手動調節狀態。
6、控制輸出
儀表出廠時設置為位式控制,當測量濕度值>(設定值+ )時,儀表輸出總、低斷開(或無固態觸發輸出)OUT 輸出指示燈滅;當測量濕度值<(設定值- )時,儀表輸出接通(或有固態觸發輸出),OUT 輸出指示燈亮。
7、自整定
儀表首次在系統上使用,或者環境發生變化,發現儀表控制性能變差,則需要對儀表的某些參數如P、I、D 等數據進行整定,省去過去由人工逐漸摸索調整,且難以達到理想效果的繁瑣工作,具體時間根據工況長短不一,整定方法如下:
首先設置好設定值,然后進入菜單,將設置為 ,此時AT燈亮,儀表進入自整定狀態,將回差設為0.5~1 左右,此時儀表為位式控制,經過三次上下振蕩之后,儀表確定出新的 、 、 等參數并保存, 燈滅,儀表復位進入控制狀態。
注:①儀表整定時中途斷電,因儀表有記憶功能,下次上電會重新開始自整定。
②自整定中,如須要人為退出,將自整定參數AT設置為OFF即可退出,但整定結果無效。
七、產品型號意義
XMT □—6 □ 7 □
1 2 3 4
1:為外型尺寸標號(mm):
空: 160×80×85 開孔156×76 A: 96×96×80 開孔92×92
D: 72×72×80 開孔68×68 E: 48×96×75 開孔44×92
F: 96×48×75 開孔92×44 G: 48×48×110 開孔44×44
S: 80×160×85 開孔76×156 N:160×80×48 開孔156×76
B:60×120×110 開孔56×116 C: 80×120×35(壁掛式)
2: 操作顯示方式:‘6’三鍵輕觸開關設定,雙排三位數字顯示,PID 控制
3: 為附加報警:
‘0’無報警; ‘1’上限報警; ‘2’下限報警; ‘5’聲音報警
4:后綴空:繼電器輸出G:固態繼電器輸出
八、故障分析及排除
XMT*607系列濕度控制儀表采用了先進的生產工藝,出廠前進行了嚴格的測試,大大提高了儀表的可靠性。常見的故障一般是操作或參數設置不當引起的。若發現無法處理的故障,請記錄故障現象并及時通知當?shù)卮砩袒蛘吲c我們聯系。下表是XMT*607儀表在日常應用中的幾個常見故障:
故障現象 | 原因分析 | 處理措施 |
---|---|---|
儀表通電不正常 | 1、電源線接觸不良 2、電源開關未閉合 | 1、檢查電源及接線 2、檢查傳感器線‘+5V’與‘地’是否接反 |
信號顯示與實際不符 (顯示‘100’) | 1、傳感器型號不匹配 2、信號接線錯誤 | 1、檢查傳感器類型與儀表輸入類型一致 2、檢查信號線是否接錯 |
控制輸出不正常 | 1、輸出線接錯 | 1、檢查輸出接線 |
